13 сентября 2011 г.

NAS для дома своими руками (часть 1)

Как всегда начну с преамбулы. Пытаясь следовать в ногу с технологиями и веяниями компьютерного мира всё больше и больше от него отстаю. Уже и процессоры убежали далеко вперёд, а я пользуюсь Pentium E5200, и 4 ГБ памяти уже никого не удивишь, а у самого 1,5 ГБ... В общем, отстаёмс. Ну и ладно, жаба не душит, и не очень-то и хочется. Но вот взбрендило мне в голову создать дома маленькую файловую помоечку. Чтобы стояла, тихо шуршала вентиляторами, занимала мало места, была возможность бэкапирования (RAID 1 или 10 хотя бы), ну и всегда была включена. А то часть данных хранится на внешнем HDD, часть на стационарнике, часть разбросана между разделами на ноутбуке. Неудобно, однако. В общем, сплошные неудобства в век высоких технологий.

Ну и, собственно, что я хочу получить в полном объёме от своего NAS-серверочка (хотя после воплощения своих желаний NAS'ом его уже сложно будет назвать):
  1. Само сетевое хранилище с возможностью доступа по сети с разных устройств
  2. Торрент-клиент
  3. Принт-сервер
  4. Бэкап своей системы
  5. В дальнейшем, возможно, мультимедиа-центр

Выбор железа
Как самый обычный обыватель, начал подбирать железо для будущего сетевого хранилища. Естественно выбор пал на формфактор Mini-ITX, ведь его размеры всего 170мм х 170мм. БП подбирался в пору материнской плате. Ну а остальное железо подбиралось исключительно по желанию и общим вкусовым ощущениям.

Выбранное железо должно иметь параметры:
  1. Гигабитный LAN
  2. Возможность подключения до 4 HDD, RAID 0, 1, 10
  3. LPT порт (хочу подключить к нему внешний дисплей на HD44780)
  4. USB в любых количествах
  5. Минимум одна PCI шина для установки PCI-SATA контроллера
После недолгих поисков были куплены следующие компоненты:

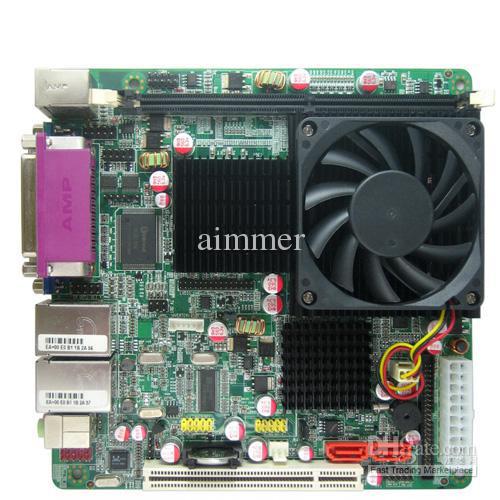

Материнская плата китайской сборки, куплена в китае: $112 (3200р)
  • CPU - onboard Socket 604 xeon Dual-core 2.0GHZ-2.66GHZ, 400/533MHz FSB
  • Chipset - INTEL 945GM/GT+ICH7
  • Memory - 1 * 24 pin DDR2 533/667/800 up to 2GB
  • VGA:
  • onboard GMA950
  • onboard VGA_H header
  • with 18 bit LVDS,S-vedio
  • Support synchronous/asynchronous dualview
  • Expansion slot:
  • 1 * PCI
  • 1 * 40Pin IDE
  • Ethernet Integrated - 2 * Realtek 8103E
  • Internal I/0:
  • 2 * USB 2.0 headers
  • 1 * LPT Header
  • 3* RS-232 COM
  • 2 * SATA connectors
  • 1 * VGA_H(2*5) Header
  • 1 * 18bit LVDS Header(2*15)
  • 1 * Audio header(2*6)
  • 1 * 20-pin ATX power connector
  • Back Panel I/O:
  • 1 * PS/2 keyboard port
  • 1 * PS/2 mouse port
  • 1 * VGA port
  • 1 * COM port
  • 1 * RJ-45 LAN ports
  • 4 * USB2.0ports
  • 1 * Audio Jacks for microphone,line-in and line-out
Информацию с помощью какой-нибудь программы типа CPUz, Everest и прочих пока не снимал, но нашёл, что материнская плата собрана с процессором под кодовым названием Gallatin, 32-битный, x86, разработанный ещё по 130nm технологии. Имел 1, 2 или даже 4 МБ кэша третьего уровня. Старенький, в общем.

Почему я выбрал именно её не скажу, т.к. выбирать было из чего, но, видимо, сработал психологический фактор по слову XEON. В Ростове есть аналогичные материнские платы этого формфактора, только лишь цена начинается с 2000р за минимальные параметры.
Блок питания: 756р
  • Название - TFX FSP 200W
  • Тип - TFX
  • Мощность - 200 Вт
  • Размер вентилятора - 80 мм
  • Разъемы:
  • Питание материнской платы (24-pin): разборный 24-pin коннектор, 4 контакта отстегиваются
  • Питание центрального процессора (4/8-pin): один 4-pin коннектор
  • SATA (15-pin): два коннектора
  • Molex (4-pin): два коннектора
  • Floppy (4-pin): два коннектора
  • Нагрузка шины:
  • Шина +3.3 В - 13 А
  • Шина +5 В - 14 А
  • Шина +12 В - 14 А
  • Шина -12 В - 0.34 А
  • Шина +5 Вsb - 2 А
  • Комбинированная нагрузка - линии +3.3 В, +5 В - 50 Вт
  • Защита:
  • от перенапряжения
  • от перегрузки
  • от короткого замыкания
Большого выбора в Ростове не было, поэтому взял наименьшую из бед, да и мощности должно хватить на мои цели.

Жёсткие диски: 6200р пара
  • Модель - HDD 2000 Gb Hitachi(7200) 64Mb SATA-III [HDS723020BLA642]
  • Серия - Hitachi Deskstar 7K3000
  • Тип подключения - Внутренний
  • Емкость - 2000 ГБ
  • Интерфейс - SATA III
  • Размер буфера - 64 Мб
  • Скорость вращения шпинделя - 7200 об/мин.
  • Форм-фактор - 3.5 ''
  • Шум - До 29 дБ
  • Дополнительно:
  • Энергопотребление до 6,8 Вт
  • Скорость интерфейса до 600 Мб/сек.
По аналогии с БП выбор также мал. Покупать Seagete L003 не хотел ввиду огромного количества отрицательных отзывов, WD со своей технологией Advanced Format (AF) также желания не было. т.к. существуют проблемы с разметкой и поддержкой, да и не сильно хотелось экспериментировать несмотря на десятки прочитанных страниц в интернете. Samsung из рассмотрения выпал в связи со сложностью приобретения.

Этот же НЖМД имеет реальную ёмкость на 3 блинах без каких-либо программно-аппаратных изощрений. Как показали первоначальные ощущения его использования во время прогона программой Victoria - диск практически не греется за 4 часа непрерывного сканирования поверхности, секторов медленнее 50 мс нет, шума от его работы не слышно (во время тестирования механики аналогично). В общем, неплохой диск, несмотря на не самые радужные результаты тестов, которые можно найти в интернете. Правда SMART показал 5 переразмеченых сбойных секторов.

Память была выдернута из стационарного компьютера. Размер 1 ГБ, фирма Samsung.

ИТОГ: В данный момент затрачено 10156р за систему практически с безграничными возможностями расширения, в отличие от готовых NAS-решений для дома, цена которых начинается от 4000р за бездисковый вариант.

Корпус и прочая лабуда пока покупаться не будут ввиду отсутствия необходимой мне конфигурации за разумные деньги. Уже заканчиваю чертить самодельный корпус из оргстекла, коего у меня достаточно. Но это уже другая история, которую я продолжу позже.

PS: В следующих статьях расскажу про выбор специализированной ОС для него, которую я до сих пор ищу и задумываюсь создать что-либо своё (правда время на это у меня вряд ли будет).

Продолжение:
NAS для дома своими руками (часть 2)
NAS для дома своими руками (часть 3)
NAS для дома своими руками (часть 4)
NAS для дома своими руками (часть 5)
NAS для дома своими руками (часть 6)
